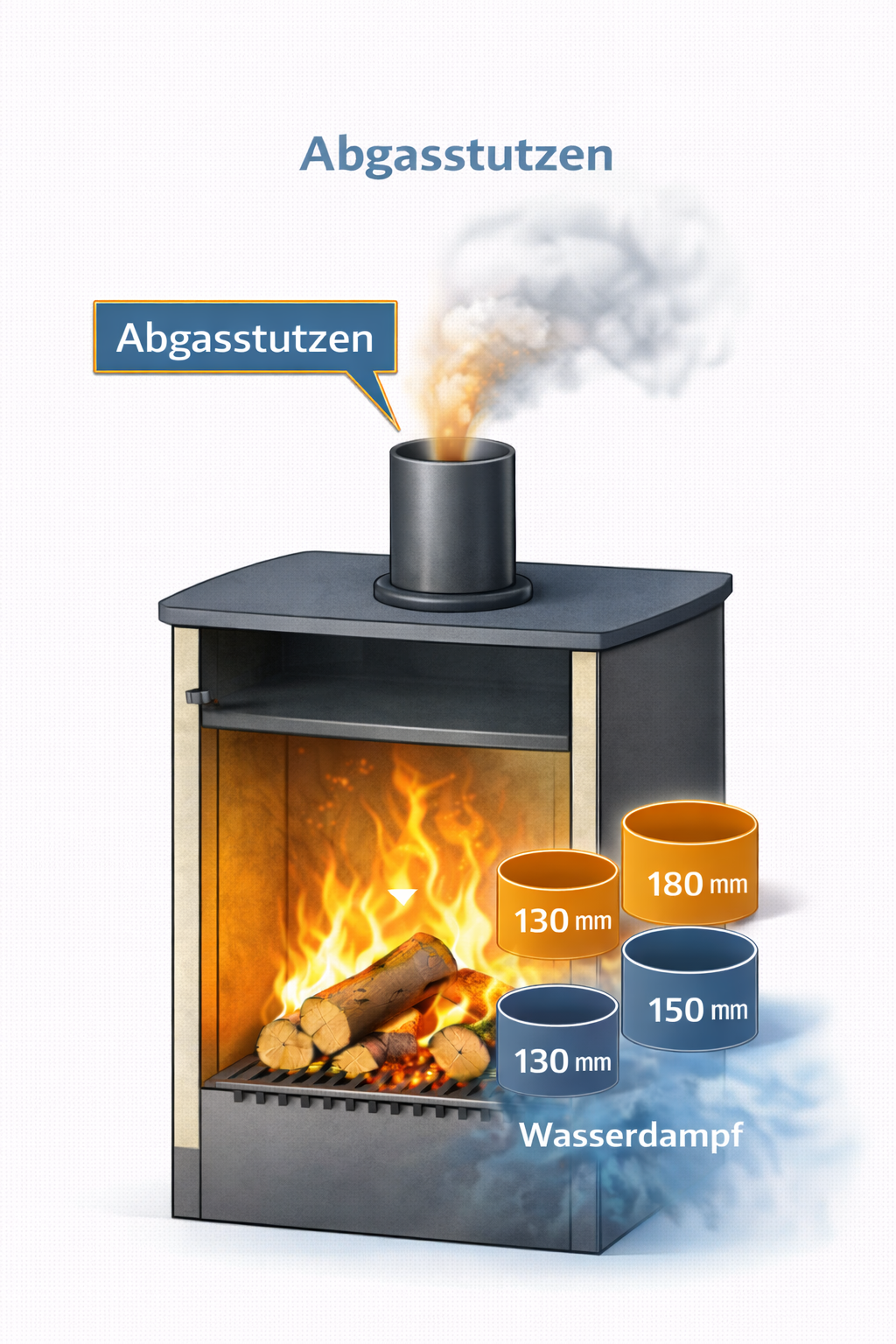

Der Abgasstutzen ist der Anschlussbereich einer Feuerstätte, über den die entstehenden Abgase in das Verbindungsstück (Rauchrohr) und weiter in die Abgasanlage bzw. den Schornstein geleitet werden.
Er befindet sich in der Regel im oberen oder hinteren Bereich des Geräts und stellt die strömungstechnische Verbindung zwischen Brennraum und Abgassystem her.
Funktion des Abgasstutzens
Der Abgasstutzen dient dazu:
- Die Abgase sicher aus der Feuerstätte abführen
- eine dichte Verbindung zum Verbindungsstück herstellen
- den erforderlichen Förderdruck des Schornsteins zu gewährleisten
Er ist auf den jeweiligen Nennquerschnitt der Feuerstätte abgestimmt und beeinflusst maßgeblich die Strömungsverhältnisse im Abgassystem.
Durchmesser und Ausführung
Abgasstutzen sind in unterschiedlichen Durchmessern erhältlich, passend zu den vom Hersteller angegebenen Anschlussmaßen der Feuerstätte (z. B. 130 mm, 150 mm, 180 mm).
Wichtig:
Der Durchmesser muss mit der Schornsteinberechnung abgestimmt sein.
Eine Reduzierung oder Erweiterung darf nur unter Berücksichtigung der strömungstechnischen Anforderungen erfolgen.
Maßgeblich sind die Herstellerangaben und die Berechnung nach DIN EN 13384-1.
Positionierung
Je nach Bauart der Feuerstätte kann der Abgasstutzen:
- oben (Vertikalanschluss)
- hinten (Horizontalanschluss)
angeordnet sein.
In einigen Konstruktionen ist der Abgasstutzen gestalterisch in das Ofendesign integriert, bleibt jedoch funktional Bestandteil der Abgasführung.
Normativer Bezug
Für Feuerstätten für feste Brennstoffe ist seit November 2025 maßgeblich: DIN 16510
Die Planung und Ausführung des Anschlusses an die Abgasanlage erfolgt unter Berücksichtigung von: DIN EN 15287-1 sowie der Landesbauordnungen und Feuerungsverordnungen der Länder.
