Keramische Züge

Keramische Züge sind handwerklich gemauerte Rauchgaskanäle in Speicheröfen und individuellen Kaminanlagen, die den Weg der heißen Abgase durch das Ofenbauwerk verlängern. Dadurch geben die Rauchgase mehr Wärme an die umliegenden keramischen Speichermassen ab, bevor sie in den Schornstein abziehen. Diese Züge werden individuell für jedes Ofenprojekt berechnet und gemauert – sie sind ein Kernbestandteil des handwerklichen Ofenbaus bei Projekten mit Heizgaszug, Speicherzug oder Nachheizkasten.

Keramische Züge sind gemauerte Kanäle, die aus feuerfesten Materialien wie Schamotte oder Vollbrandklinkern bestehen. Sie werden im Inneren eines Speicherofens oder einer individuellen Ofenanlage angelegt und führen die heißen Abgase nicht direkt nach oben in den Schornstein, sondern über einen längeren, mäandernden Weg durch das Ofenbauwerk. Dieser verlängerte Weg hat einen einfachen Zweck: Je länger die heißen Rauchgase im Ofen verbleiben, desto mehr Wärme geben sie an die umgebenden keramischen Massen ab.

Das Prinzip dahinter ist Wärmeübertragung durch Konvektion und Strahlung. Die Abgase strömen mit mehreren hundert Grad Celsius aus dem Feuerraum und geben auf ihrem Weg durch die Züge kontinuierlich Wärme ab. Die keramischen Speichermassen – meist Schamotte, Ofenbau-Platten oder gemauerte Klinker – nehmen diese Wärme auf und speichern sie über Stunden hinweg. Anschließend geben sie die gespeicherte Wärme langsam und gleichmäßig an den Raum ab. Das Ergebnis: Ein Ofen, der auch lange nach dem Abbrand noch wohlige Strahlungswärme liefert.

Keramische Züge finden sich vor allem in Speicheröfen, Grundöfen und individuell geplanten Kaminanlagen mit Heizeinsatz. Bei einfachen Kaminöfen aus dem Baumarkt sind sie nicht vorhanden, da diese in der Regel als Konvektionsöfen ohne nennenswerte Speichermasse ausgelegt sind.

Die Bauweise keramischer Züge ist handwerkliche Arbeit. Jeder Zug wird individuell für das jeweilige Ofenprojekt geplant, berechnet und gemauert. Die Züge können horizontal, vertikal oder in Kombination geführt werden – je nach verfügbarem Platz, gewünschter Speichermasse und den Anforderungen der Querschnittsberechnung nach DIN EN 13384.

Typische Materialien für keramische Züge sind:

• Schamottesteine (hitzebeständig bis über 1.200 °C)
• Vollbrandklinker (besonders für gemauerte Schornsteine und Züge geeignet)
• Feuerfeste Ofenbau-Platten aus Vermiculite oder Schamotte
• Hochtemperaturfähiger Mörtel zur Verfugung

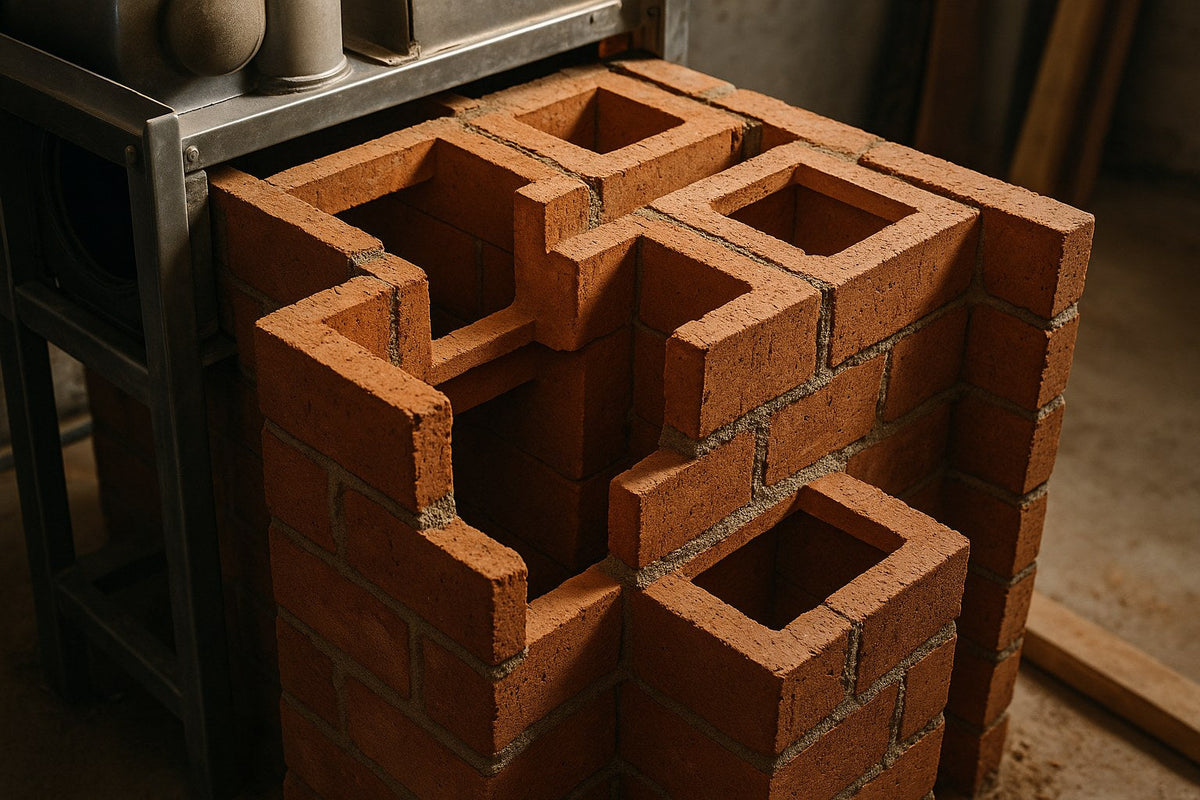

Ein klassischer keramischer Zug wird in mehreren Lagen gemauert, sodass ein Kanal entsteht, durch den die Rauchgase hindurchströmen. Die Züge müssen an strategischen Punkten Reinigungsöffnungen besitzen, damit der Schornsteinfeger oder der Betreiber Ablagerungen entfernen kann. Ohne Reinigungsmöglichkeit wäre der Zug nach einiger Zeit durch Ruß und Flugasche verstopft, was den Abgaszug behindert und die Effizienz mindert.

Die Zugführung wird so geplant, dass die Rauchgase gleichmäßig an den Speichermassen entlangströmen. Zu enge Züge führen zu hohem Strömungswiderstand und können den Förderdruck des Schornsteins überlasten. Zu weite Züge lassen die Abgase zu schnell durch, sodass kaum Wärme abgegeben wird. Deshalb ist eine fachgerechte Planung mit Querschnittsberechnung unerlässlich.

Keramische Züge kommen vor allem bei handwerklichen Ofenprojekten zum Einsatz, die wir seit über 25 Jahren deutschlandweit planen und ausführen. Typische Einsatzbereiche sind:

• Speicheröfen und Grundöfen: Hier sind keramische Züge das Herzstück. Der gesamte Ofen ist als Speichermasse konzipiert, und die Züge leiten die Rauchgase durch das Ofenbauwerk, sodass ein Maximum an Wärme gespeichert wird.
• Kaminanlagen mit Heizeinsatz und Speicherzug: Ein Kamineinsatz wird mit einem gemauerten Speicherzug oder Nachheizkasten kombiniert. Die Abgase strömen nicht direkt in den Schornstein, sondern zunächst durch keramische Züge, die über oder neben dem Einsatz angeordnet sind.
• Individuelle Ofenprojekte: Oft wünschen Kunden eine Ofenanlage, die zu ihrer Raumsituation passt – etwa eine L-Form, eine Ecklösung oder ein Ofen mit integrierter Sitzbank. In solchen Fällen planen wir die Züge so, dass sie die gewünschte Speichermasse und Wärmeabgabe erreichen.

Keramische Züge sind keine Standardlösung aus dem Katalog. Sie entstehen bei jedem Projekt neu, angepasst an die jeweilige Feuerstätte, den Schornstein und die baulichen Gegebenheiten vor Ort. Für jedes Projekt erstellen wir eine 3D-Ofenplanung, in der die Zugführung sichtbar wird, und berechnen die Rauchgasführung nach DIN EN 13384.

Die Vorteile keramischer Züge liegen auf der Hand:

• Höhere Wärmespeicherung: Die Abgase geben deutlich mehr Wärme ab, bevor sie den Schornstein erreichen.
• Langanhaltende Strahlungswärme: Ein gut geplanter Speicherofen mit keramischen Zügen gibt über 12 bis 24 Stunden Wärme ab – auch lange nach dem letzten Abbrand.
• Effiziente Holznutzung: Weil mehr Wärme im Ofen verbleibt, wird weniger Energie ungenutzt über den Schornstein abgeführt.
• Individuelle Anpassung: Form, Größe und Speichermasse können exakt auf den Raum und die Heizgewohnheiten abgestimmt werden.

Herausforderungen gibt es jedoch auch:

• Planungsaufwand: Keramische Züge erfordern eine genaue Querschnittsberechnung und eine durchdachte 3D-Planung. Fehler in der Planung können dazu führen, dass der Ofen nicht richtig zieht oder überhitzt.
• Handwerkliche Ausführung: Das Mauern keramischer Züge ist anspruchsvolle Arbeit. Nicht jeder Ofenbauer hat die Erfahrung und Qualifikation dafür. Wir haben über 300 handwerkliche Ofenprojekte bundesweit umgesetzt und wissen, worauf es ankommt.
• Reinigung: Züge müssen regelmäßig gereinigt werden, sonst setzen sich Ruß und Flugasche ab. Reinigungsöffnungen sind Pflicht, und der Betreiber muss wissen, wie und wann er sie nutzt.
• Kosten: Ein handwerklich gemauerter Speicherofen mit keramischen Zügen kostet deutlich mehr als ein einfacher Kaminofen aus dem Baumarkt. Dafür bekommt man aber auch eine individuelle Heizlösung, die über Jahrzehnte hält.

In unseren Ofenprojekten zeigt sich immer wieder, dass keramische Züge nur dann funktionieren, wenn sie fachgerecht geplant und ausgeführt werden. Wir erleben regelmäßig Fälle, in denen Kunden einen Speicherofen von einem „Ofenbauer" bekommen haben, der zwar optisch ansprechend ist, aber nicht richtig zieht. Oft liegt das an falsch dimensionierten oder ungünstig geführten Zügen.

Deshalb gehört zu jedem unserer Projekte eine Querschnittsberechnung nach DIN EN 13384. Wir berechnen die Rauchgasführung, die erforderlichen Zugquerschnitte und die zu erwartende Abgastemperatur im Schornstein. Nur so lässt sich sicherstellen, dass die Züge die Rauchgase sauber abführen und gleichzeitig die gewünschte Speicherwirkung erzielen. Eine solche Berechnung kostet bei uns 85 Euro netto – eine Investition, die sich in jedem Fall lohnt.

Auch die Materialwahl spielt eine Rolle. Schamotte hat hervorragende Speichereigenschaften und ist hitzebeständig. Vollbrandklinker sind besonders robust und langlebig, dafür aber schwerer. Bei der Planung berücksichtigen wir die Statik des Gebäudes, denn ein Speicherofen mit keramischen Zügen kann schnell mehrere Tonnen wiegen.

Keramische Züge sind kein modischer Trend, sondern bewährtes handwerkliches Wissen, das seit Jahrhunderten im Kachel- und Grundofenbau eingesetzt wird. Wer einen Speicherofen mit echten keramischen Zügen besitzt, hat ein Heizgerät, das nicht nur wohlige Wärme liefert, sondern auch echtes Ofenbauer-Handwerk verkörpert.
